Τόπος καταγωγής:
Ναντζίνγκ, Κίνα
Μάρκα:
DIAMOND
Πιστοποίηση:
CE, ISO 9002
Αριθμό μοντέλου:
Dh-2512-2200T
Μας ελάτε σε επαφή με
Βίντεο

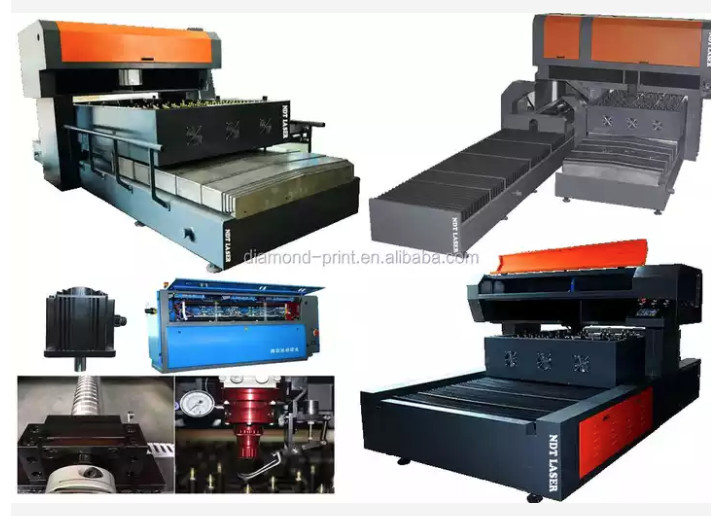

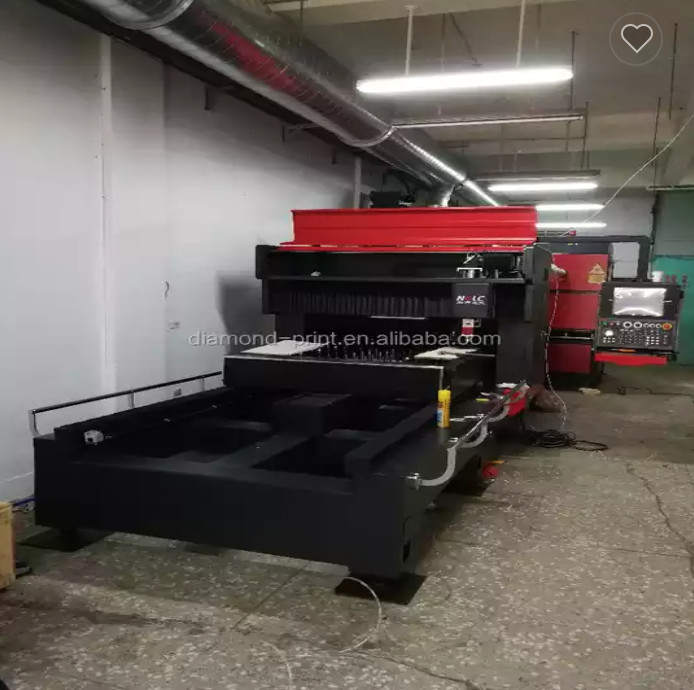

Μηχανή κοπής λέιζερ για την κατασκευή Dieboard
Σειρά προϊόντων μηχανής κοπής λέιζερ:
1. Η εργαλειομηχανή υιοθετεί ένα σχέδιο δομής σκελετών, που καθιστά την εργαλειομηχανή πιο σταθερή και αξιόπιστη και έχει μικρό μέγεθος.
2. Μηχάνημα κοπής λέιζερ αυτόματης μεταγωγής μετάλλων και μη μετάλλων, πραγματοποιούν πραγματικά μια μηχανή για πολλαπλές χρήσεις.
3. Χρησιμοποιώντας σφαιρική βίδα ακριβείας και γραμμικό οδηγό ως στοιχεία μετάδοσης, υψηλή ακρίβεια, γρήγορη ταχύτητα, μέγιστη ταχύτητα λειτουργίας (χωρίς φορτίο) 24 m / min, ακρίβεια τοποθέτησης ± 0,03 mm / m, ακρίβεια τοποθέτησης επανάληψης ± 0,01 mm.
4. Χρησιμοποιώντας ειδικό σύστημα αριθμητικού ελέγχου λέιζερ PA, που συνδυάζει το λέιζερ και το σύστημα ελέγχου εργαλειομηχανών σε ένα.Με την ανάπτυξη των HMI, CNC και PLC, σύμφωνα με την πιο προηγμένη μέθοδο στον κόσμο, χρησιμοποιώντας τα WINDOWS ως πλατφόρμα λειτουργίας, αναπτύχθηκε ανεξάρτητα κοπή προσανατολισμένη στο λέιζερ Το λειτουργικό σύστημα του μηχανήματος ενσωματώνει ιδιόκτητες λειτουργίες ελέγχου ενέργειας κοπής με λέιζερ, λειτουργίες λειτουργίας μηχανήματος, λειτουργίες λειτουργίας λέιζερ, βιβλιοθήκη διαδικασίας κοπής ειδικών, απομακρυσμένη διάγνωση και άλλες λειτουργίες.
Μοντέλο μηχανής κοπής λέιζερ: HY-2512-S2200
|
Μέγιστη.μέγεθος κοπής |
2500×1250 | mm |
| Άξονας Χ | 2550 | mm |
| Άξονας Υ | 1250 | mm |
| άξονας Z | 100 | mm |
|
Ακρίβεια θέσης άξονα Χ και Υ |
±0,03/m | mm |
| Ακρίβεια επανάληψης της θέσης Χ και Υ | ±0,02/m | mm |
| Πίνακας μέγ.κινούμενη ταχύτητα | 24 | m/min |
| Γεννήτρια | Διαφορετική δύναμη | |
| Τρόπος κίνησης | Μηχάνημα σταθερού τύπου σκελετού, δομή μικτού φωτός | |
| Τρόπος οδήγησης | Βίδα ακριβείας + γραμμικός οδηγός | |
| Προστασία ασφαλείας | Πλήρως κλειστή προστασία της περιοχής κοπής |
Με ολοκληρωμένη προστασία κλειδώματος ασφαλείας |
| Σύστημα CNC | PA |
Εισαγόμενο από τη Γερμανία (όχι του λέιζερ Hans κατασκευασμένο στην Κίνα) |
|
Προστασία από σύγκρουση κεφαλής κοπής |
Προστατέψτε τον μηχανισμό του άξονα Z | |
|
Οι υπολοιποι |
Καπνός και σκόνη καυσαερίων | |
| Καρότσι συλλογής σκραπ | ||
| Ο ηλεκτρικός πίνακας ελέγχου είναι σφραγισμένος από τη σκόνη και την υγρασία | ||
| Φωτισμός χώρου εργασίας | ||
| Προειδοποιητική κορδέλα εργασίας | ||
| Εκτεταμένες λειτουργίες | Οι γενικές διεπαφές λογισμικού και υλικού προορίζονται για επακόλουθη έξυπνη παραγωγή | |
|
Μέθοδος εγκατάστασης λέιζερ |
Σταθερός |
| Σκελετός κρεβατιού |
Διάσπαρτη συγκόλληση, ανόπτηση ολόκληρου του φούρνου. |
| Σύστημα CNC |
Γερμανικό σύστημα CNC λέιζερ PA υψηλής απόδοσης Σύνθεση: (1) με έγχρωμη επίπεδη οθόνη 15″ (2) Λειτουργία ρύθμισης εσωτερικής απόστασης (3)Προσαρμοστική λειτουργία ανάγνωσης (4) Προηγμένη τεχνολογία προσαρμοστικής προσαρμογής (5) Λειτουργία ελέγχου ενέργειας λέιζερ |
| Μονάδα σερβομηχανισμού | Yaskawa |
| Βίδα γείωσης ακριβείας | Ιαπωνικό σύστημα λίπανσης και προστασίας σιδηροτροχιών THK |
| Γραμμικοί Οδηγοί | Japan THK Precision Linear Ball Guide |
| Ρουλεμάν |
Ιαπωνικά ρουλεμάν με γωνία ώσης ακριβείας NSK |
| Κεφαλή κοπής με λέιζερ | Ανεξάρτητος σχεδιασμός με ειδική λειτουργία για παράταση της διάρκειας ζωής του φακού εστίασης |
| Πνευματικά Εξαρτήματα |
Εισαγόμενο SMC, Airtac Σύνθεση: (1) Βαλβίδα μείωσης πίεσης (2) Βαλβίδα γκαζιού, βαλβίδα ελέγχου, σφαιρική βαλβίδα (3) Ρελέ πίεσης (4)Κύλινδρος (5)Ηλεκτρομαγνητική βαλβίδα (6)Τρία κύρια κομμάτια πνευματικού Τρία συστήματα αυτόματης μετατροπής αερίου, άμεσα ελεγχόμενα από τη βιβλιοθήκη διεργασιών, σύστημα κοπής υψηλής πίεσης |
1) Η προηγμένη μονάδα αερίου χρησιμοποιείται για να ρυθμίζει αυτόματα την ποσότητα του αναμεμειγμένου αερίου μέσω της ισχύος και στη συνέχεια να ρέει στην περιοχή αποθήκευσης και στη συνέχεια να εισέλθει στην κοιλότητα.Έχουν γρήγορη φόρτιση, γρήγορη άντληση και ηλιακούς όρους.
2) Εξαιρετική θερμική σταθερότητα Ο σχεδιασμός της κοιλότητας συντονισμού προστατεύει όλους τους φακούς στην κοιλότητα, καθιστώντας τον φακό μεγαλύτερη διάρκεια ζωής και εξασφαλίζοντας σταθερότητα ισχύος και λειτουργίας λέιζερ.Επιπλέον, η κοιλότητα έχει απλή δομή, εύκολη ευθυγράμμιση και υψηλό συντελεστή ασφάλειας.
3) Όλες οι λειτουργίες του λέιζερ, συμπεριλαμβανομένου του προγραμματισμού γεννητριών παλμών, της αλλαγής της πίεσης της κοιλότητας και της καθημερινής συντήρησης, αντιμετωπίζονται από λογισμικό διεπαφής, το οποίο είναι εύκολο στη λειτουργία.Τώρα έχει ενσωματωθεί στο σύστημα ελέγχου εργαλειομηχανών για να επιτευχθεί ένας πραγματικά ενσωματωμένος έλεγχος μηχανής και πλήρης ψηφιακή επικοινωνία με το λέιζερ.
4) Η εργαλειομηχανή μπορεί να επιλέξει απευθείας μια ποικιλία τρόπων εργασίας με λέιζερ μέσω του διαύλου.Ο συνδυασμός σούπερ παλμού, παλμού πύλης και συνεχούς κύματος μπορεί να συνδυαστεί αυθαίρετα για να ικανοποιήσει διάφορες πολύπλοκες απαιτήσεις επεξεργασίας
| εκτέλεση | Παράμετρος |
| μήκος κύματος | 10,6μ |
| Ονομαστική ισχύς εξόδου | 1500W |
| Ισχύς εξόδου Μέγ. | ≥1600W |
| Σταθερότητα ισχύος εξόδου | ≤±2% Συνεχής |
|
Ρυθμιζόμενο εύρος ισχύος εξόδου συνεχούς κύματος |
20w~max |
| Μέγεθος σημείου | 18 χιλιοστά |
| τρόπος |
ΤΕΜ10*45 ° γραμμική πόλωση στο οριζόντιο επίπεδο |
| Ρυθμιζόμενο εύρος συχνότητας παλμού | 0-1KHz |
| Ρυθμιζόμενο εύρος πλάτους παλμού | 100us—CW |
| παροχή ηλεκτρικού ρεύματος |
AC 380V±5%, 50Hz 3φασικό, γείωση, 18KVA |
| Νερό ψύξης |
50L/min, 0,4-0,5Mpa, 20℃ Η ελάχιστη θερμοκρασία πρέπει να είναι πάνω από το σημείο δρόσου Στερεές ακαθαρσίες:≤50um Μέγιστη σκληρότητα νερού: 15 μοίρες (γερμανικό πρότυπο) |
| Θερμοκρασία περιβάλλοντος | 12℃-30℃ |
| υγρασία περιβάλλοντος | ≤75% |
| Κατανάλωση φυσικού αερίου |
≤35NL/h Καθαρότητα:99,996%) Μειωμένη κατανάλωση αερίου εάν μειωθεί η ισχύς εξόδου |
| Εξωτερική διεπαφή εργασίας κατάστασης λειτουργίας λέιζερ και σύστημα εξωτερικού ελέγχου ισχύος | Ψηφιακό σήμα μεταγωγής |
| Εξωτερικός έλεγχος ισχύος εξόδου | 0-10V Αναλογικό σήμα |
| Ίδια φωτεινή ένδειξη διαδρομής | Ναί |
| Τρόπος εργασίας | (CW), (GatedPulse) |
Εκπαίδευση και τεχνική υπηρεσία:
Εγγύηση: 1 έτος
Κατά τη διάρκεια της περιόδου εγγύησης, εάν το συμβατικό προϊόν έχει καταστραφεί ή δεν μπορεί να λειτουργήσει κανονικά λόγω των διαδικασιών και των υλικών κατασκευής μας, θα είμαστε υπεύθυνοι για την δωρεάν επισκευή του συμβατικού προϊόντος.
HY-2512-S1000/1500/2200 Βασικά εξαρτήματα:
Κύριο εξάρτημα μηχανής: μία εργαλειομηχανή και μία γεννήτρια λέιζερ
Αξεσουάρ:
ένα ψύκτη λέιζερ,
ένα σετ ανεμιστήρες αναρρόφησης και σωλήνες,
ένα σετ φίλτρων ακριβείας,
ένα σετ δισδιάστατων πλαισίων ρύθμισης λέιζερ,
ένα σύνολο εξωτερικών συστημάτων καθοδήγησης φωτός,
ένα σετ ρυθμιστή 75 kW και άλλα μικρά αξεσουάρ
Λίστα βασικών στοιχείων λέιζερ (TOP GRADE)
| Οχι. | Ονομα | Κατασκευαστής | Χώρα |
| Στροβιλοαντλία | ΜΠΕΚΕΡ | Γερμανία | |
| ΑΝΤΛΙΑ ΚΕΝΟΥ | LEYBOLD | Γερμανία | |
| Τελική πλάκα ρύθμισης κοιλότητας συντονισμού | ROFIN-SINAR Τεχν | Γερμανία | |
| PLC | DELTA/HITECH | Ταϊβάν | |
| Βεντιλατέρ κλουβί σκίουρου | Γερμανία | ||
| Power Probe | ΕΙΣΑΓΟΜΕΝΟΣ | ||
| Οθόνη αφής | DELTA/HITECH | Ταϊβάν | |
| Φακός και καθρέφτης | II-VI | ΗΠΑ | |
| Τροφοδοτικό μεταγωγής | ROFIN-SINAR Τεχν | Γερμανία |
